直流電源的數字電路中，把電壓的高低用邏輯電平來表示。邏輯電平包括高電平和低電平這兩種。不同的元器件形成的直流電源的數字電路，電壓對應的邏輯電平也不同。

在TTL門電路中，把大于3.5伏的電壓規定為邏輯高電平，用數字1表示；把電壓小于0.3伏的電壓規定為邏輯低電平，用數字0表示。

數字電平從0變?yōu)?的那一瞬間叫作上升沿 ，從1到0的那一瞬間叫作下降沿。

上升沿就是指某個點的電位由低電位變成高電位的瞬間，采集的一個點動動作。例如你有一個帶自鎖的DC36V的接觸器，當接觸器啟動時，電壓一下子從0V變?yōu)?6V，并且一直處于36V接通狀態。但上升沿只是在接觸器接通的瞬間（一個掃描周期），接通一下，然后就斷開了，差不多相當于接通瞬間的點動按鈕。比如矩形波，從0->1時，為上升沿；1->0時，為下降沿。


上升沿示意圖

在你需要某個信號為ON，而又不希望該信號的常ON（或OFF）狀態影響你使用時，可用上升沿和下降沿指令。如圖1所示，上升沿就是從0變成1中間的過程，下降沿就是從1變成0中間的過程。

圖片
圖1

圖2所示，A為上升沿，B為下降沿，這是電子里的普通方波。

圖片
圖2

上升沿就是在這個邏輯信號從0變?yōu)?的第一個周期時，是接通的，以后的掃面周期就斷開了。直到這個邏輯從1變成0 （其實就是下降沿了），再次從0變成1時又接通一個掃描周期。

上升沿和下降沿的作用


上升下降沿就是使用開關從0到1閉合時，或從1到0開關斷開時，發出一個動作一個掃描周期的脈沖信號，應用范圍比較廣泛。

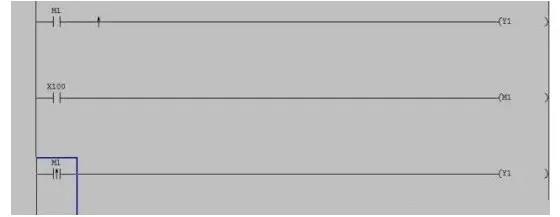

但是上升下降沿在西門子300等plc編程時，不能使用臨時變量，這個一定要注意。西門子200的P指令就相對于三菱的PLS上升微分指令，N指令就相對于PLF下降沿微分指令。使用道理是一樣的。

用途：
如果設備運行的狀態為開關量輸入，上升沿則表示設備開始啟動，下降沿則表示設備停機。
按鈕為開關量輸入，按下為上升沿，釋放為下降沿。

結論：
上升沿，常開到閉合觸發的瞬間執行；下降沿，常閉到斷開的瞬間執行。
上升沿就像點動啟動按鈕，下降沿就像點動停止按鈕。

Q&A
（1）三菱plc，使用上升沿脈沖啟動，跟使用下降沿脈沖啟動有何區別？
是有區別的，上升沿是指按鍵一按下的那一瞬間就控制輸出（不管松不松開）；而下降沿是指按鍵松開的那一瞬間才控制輸出，如果按下按鍵一直不松開那就一沒有動作。

（2）PLC程序為什么上升沿和下降沿同時得電？
上升沿是信號接通的瞬間，下降沿是信號斷開的瞬間。如果你的信號是點動信號接通停留的時間很短，所以上升沿和下降沿接近同時接通。

（3）plc上升和下降沿指令是什么時候產生的？
當你的開關按下（也就是電路閉合）的一瞬間產生的脈沖就是上升沿脈沖，而當你的開關彈起（也就是電路斷開）的一瞬間產生的脈沖就是下降沿脈沖。
